[KAT] Nowy standard okablowania przełączników w kolokacji 4DC.

Wspólnie z Quicktel, właścicielem 4DC  podjęliśmy decyzję o wprowadzeniu nowego standardu okablowania przełączników access EPIX.
Będzie on oparty na następujących założeniach:

– przełączniki access, wyłącznie Extreme Summit x670-48x, będą obsługiwały wyłącznie porty elektryczne 1000Base-T, lub wyłącznie optyczne 1G/10G 2J,
– przełączniki będą obsadzone w 100% wkładek danego rodzaju, oraz będą miały zakrosowane 100% łączników do centralnej krosownicy (meet me room – MMR),
– po stronie przełącznika kable są wprowadzone bezpośrednio wiązkami, bez przełącznic,
– krosowania i zmiany będą dokonywane już wyłącznie w MMR, bez manipulacji przy przełącznikach czy wkładkach,

Zalety rozwiązania:

– eliminacja w drodze łącznika jednego złącza mechanicznego, oraz przełącznic i patchcordów przy przełącznikach,
– eliminacja manipulacji operatorów bezpośrednio przy portach/wkładkach/patchcordach,
– zapewnienie porządku w przebiegu krosowań do przełączników, eliminacja naprężeń łączników,
– ułatwienie prac monterskich, konserwacyjnych i serwisowych,

W najbliższych miesiącach będziemy dokonywali sukcesywnej przebudowy tej warstwy sieci dostępowej EPIX, informując oczywiście o pracach stosownymi komunikatami.

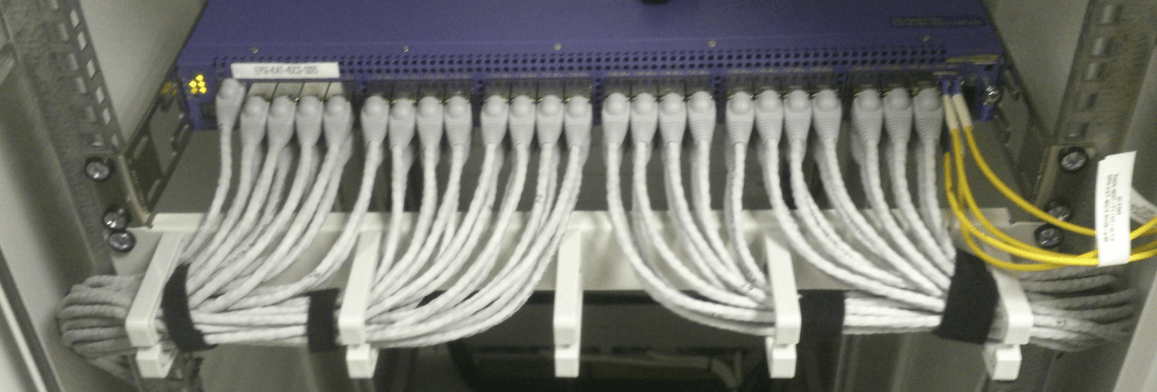

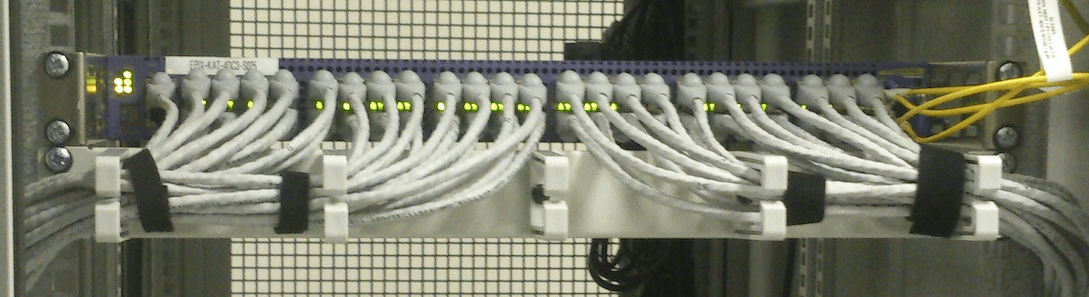

Oto pierwszy przełącznik S025 (porty elektryczne) okablowany w nowym standardzie:

Zrzut ekranu 2015-02-06 13.19.20



Zrzut ekranu 2015-02-06 13.20.01
